产品描述

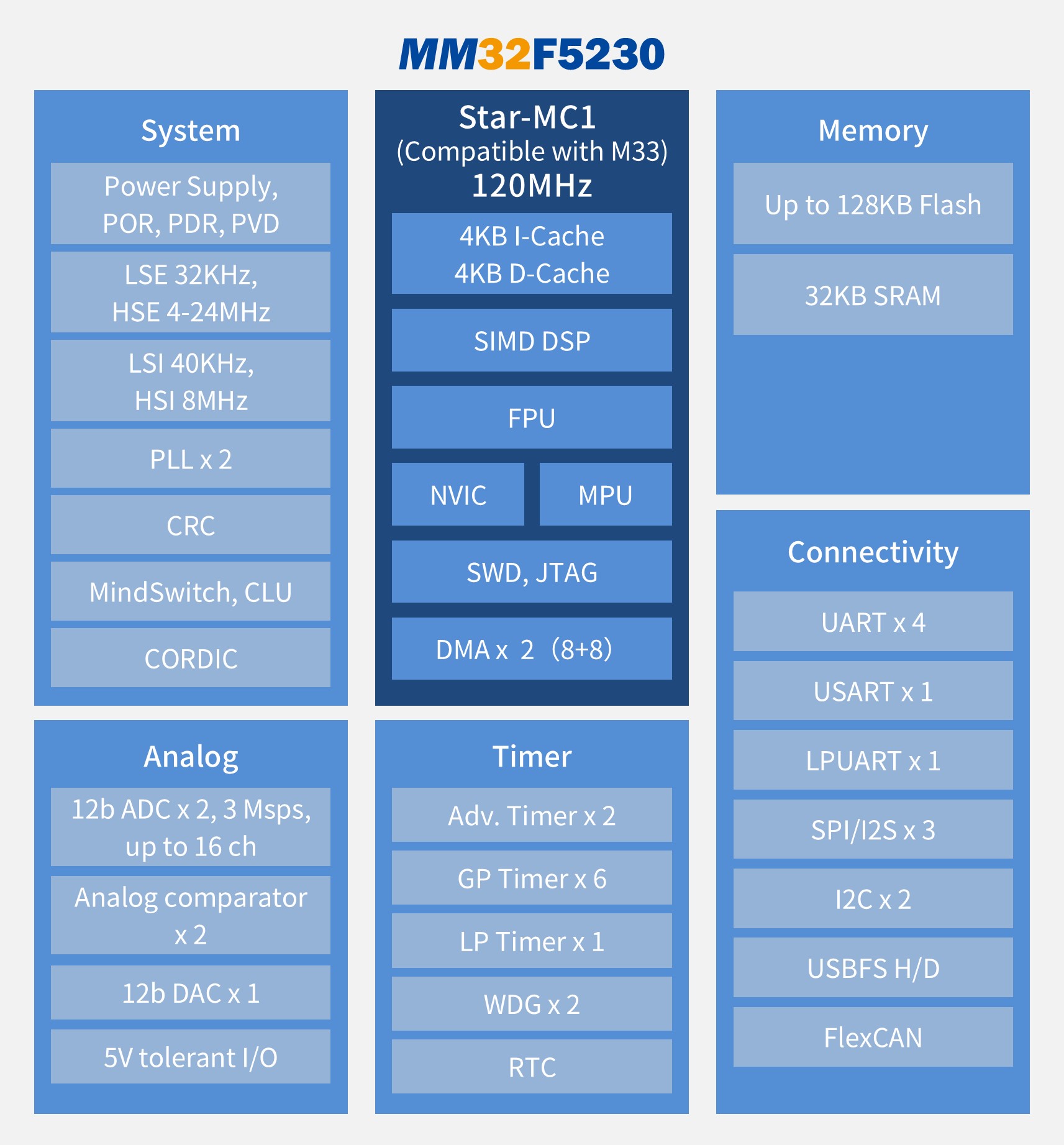

MM32F5230 是一款搭载了基于Arm v8-M 架构 32 位 Star-MC1 内核（兼容 Cortex-M33）的 MCU 产品 ，最高工作频率可达120MHz。内置了128KB Flash ，32KB SRAM ，并集成了丰富的I/O端口和外设？ ，包括ADC ，DAC ，模拟比较器 ，高级定时器 ，通用定时器 ，基础定时器和低功耗定时器 ，还包含通信接口如I2C ，SPI或I2S ，UART ，USB 2.0全速控制器 ，以及FlexCAN接口。
- 120MHz Star-MC1 (兼容M33) 处理器 ，每 MHz 性能较 Cortex-M3/4 提升 20%
- 高存储配比：128KB Flash ，32KB SRAM ，4:1 Flash/RAM 配比
- 丰富的通信接口：最高 6 路 UART ，最高 4 路 SPI （1 路 USART 支持） ，最高 2 路 I2C
- 配置 USB 接口 ，USB 配独立时钟
- 配置 CAN2.0 接口 ，兼容w66利来 F5 和 F0140/60 系列
- 2 个 12 位的 ADC ，速度达 3MSPS ， 1 个 12 位的 DAC
- 2 个 16 位 Adv. Timer ， 6 个 GP Timer ，1 个 LP Timer
- 工作电压：1.8V ~ 5.5V
- 大部分 IO 口支持 5V 容忍
- -40℃ ～ +105℃ 温度范围
- 提供LQFP64 ，LQFP48和QFN32封装形式
MM32F5230 有如下典型应用：
- 工业控制
- 家电控制
- 家庭清洁
- 消费电子
- 玩具用品
- 汽车诊断仪
- PC 附件
- Mini-LED
- 120MHz Star-MC1 (兼容M33) 处理器 ，每 MHz 性能较 Cortex-M3/4 提升 20%
- 高存储配比：128KB Flash ，32KB SRAM ，4:1 Flash/RAM 配比
- 丰富的通信接口：最高 6 路 UART ，最高 4 路 SPI （1 路 USART 支持） ，最高 2 路 I2C
- 配置 USB 接口 ，USB 配独立时钟
- 配置 CAN2.0 接口 ，兼容w66利来 F5 和 F0140/60 系列
- 2 个 12 位的 ADC ，速度达 3MSPS ， 1 个 12 位的 DAC
- 2 个 16 位 Adv. Timer ， 6 个 GP Timer ，1 个 LP Timer
- 工作电压：1.8V ~ 5.5V
- 大部分 IO 口支持 5V 容忍
- -40℃ ～ +105℃ 温度范围
- 提供LQFP64 ，LQFP48和QFN32封装形式
MM32F5230 有如下典型应用：
- 工业控制
- 家电控制
- 家庭清洁
- 消费电子
- 玩具用品
- 汽车诊断仪
- PC 附件
- Mini-LED
相关视频
-
暂无详情
| Part No. | Core | Max Speed (MHz) | Flash (KB) | RAM (KB) | Backup?RAM(KB) | Ext. Bus I/F | I/O# | Security | 32bit DIV | Advanced TMR | GP TMR | LP TMR | WDG | RTC | U(S)ART | LPUART | I?C | I?C | SPI | I?S | USB 2.0 FS | USB 2.0 HS | CAN 2.0B | Ethernet | SDIO | QSPI | ADC (1Msps, 12bit) | ADC (3Msps, 12bit) | DAC (12bit) | ACMP | OpAmp | Segment LCD | Pin Counts | Package | Package Size | Operation Temp |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM32F5233D4QV | Star-MC1 | 120 | 128 | 32 | - | - | 28 | - | - | 2 | 6 | 1 | 2 | Y | 4 | 1 | 1 | - | 2 | 2 | D/H | - | 1 | - | - | - | - | 2, 10ch | 1 | 2 | - | - | 32 | QFN | 5x5 | -40~105C |
| MM32F5233D6PV | Star-MC1 | 120 | 128 | 32 | - | - | 40 | - | - | 2 | 6 | 1 | 2 | Y | 5 | 1 | 2 | - | 3 | 3 | D/H | - | 1 | - | - | - | - | 2, 10ch | 1 | 2 | - | - | 48 | LQFP | 7x7 | -40~105C |
| MM32F5233D7PV | Star-MC1 | 120 | 128 | 32 | - | - | 54 | - | - | 2 | 6 | 1 | 2 | Y | 5 | 1 | 2 | - | 3 | 3 | D/H | - | 1 | - | - | - | - | 2, 16ch | 1 | 2 | - | - | 64 | LQFP | 10x10 | -40~105C |
| 产品型号 | 包装形式 | 包装图纸 | 最小起订量 | REACH 声明 | ROHS 声明 | ROHS 报告 | 湿气敏感度等级 | 元件本体最高承受温度 (reflow) |
|---|---|---|---|---|---|---|---|---|
| MM32F5233D4QV | Tray |  |
4900 | |
|
|
3 | 260℃ |
| MM32F5233D6PV | Tray | |
2500 | |
|
|
3 | 260℃ |
| MM32F5233D7PV | Tray | |
1600 | |
|
|
3 | 260℃ |
